MODView-Basic 제품소개

3D/2D CAD 파일 읽기



CAD 소프트웨어의 라이선스 불필요

3D 읽기 : CATIA V4, V5, UG NX, Creo, Inventor, Pro-E, SolidWorks, SolidEdge, PDF 3D, IGES, STEP, Parasolid, STL, JT, CGR, PRC,, u3d, 3DXML

2D 읽기 : CATIA V4, V5, UG NX, DWG, DXF, HPGL, CGM, PDF, gl2

3D/2D 데이터 변환



다양한 포맷 형식으로 일괄 변환

3D 저장 : IGES, STEP, Parasolid, STL, ACIS, PDF, PRC, VRML, U3D, JT

2D 저장 : DWG, DXF, PDF, HPGL, GL2

3D 분석



Bound Box (금형 Size) 자동 측정

제품의 면적, 무게 중심점 확인

부피, 무게 측정 (Surface & Solid 제품 모두 측정 가능)

3D/2D 치수(Dimension)



3D 치수 측정 – 3차원좌표, 길이, 반경, 길이, 거리, 두께, 홀 깊이, 곡률

3D 거리, 각도 측정 – 축간 절대거리, 개체간 거리, 각도, 평면 각도, 구배각도, 툴각도 B/C

3D 좌표 저장 -  Hole Center 좌표 ⇒NC Data 저장, 2D 홀테이블 자동 작성

단면(Section)

가상평면을 실시간으로 이동하며 부품의 조립성 검토 및 단면 생성

모서리 클릭으로 간편한 법선(Normal)단면 생성

단면 2D 투영 – 자동 카라인 지원

E.C.O(설계 변경) 확인



모델 비교 – 설계 변경 전, 후의 모델을 조립(Merge)하여 변경 부위 색상으로 표현

실시간 EO확인 – 비교모드 On

단면생성 변경 값 확인

금형 셋업(Set-up)



기준축 변경 - 새로운 축을 원점(0,0,0)으로 변경

금형 사이즈 측정(Bounding Box)

2D 제품도 생성 – 3rd Angle Projection

3D 분해 / 조립



Assembly Data 분해 – 거리값 입력 또는 임의의 지점

제품 조립도 제작 활용

축 이동(Axis to Axis) – 원점 축이 다른 데이터 조립

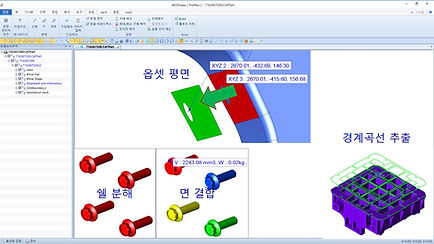

옵셋 평면 / 면 결합



옵셋 평면 - 면 옵셋 생성, 제품 두께 및 치수 확인

쉘 분해 / 면 결합 – 트리 구조 통합 데이터 면으로 분해 / 면을 결합(무게 측정)

경계곡선 추출 – 3D 데이터의 경계곡선을 추출

3D 그리기 / 수정

3D 이동 - 형상 및 축 이동(거리 측정, 데이터 분리)

3D 회전 / 대칭 – 3D 회전, 3D 대칭 복사로 대칭 생성

3D 그리기 - 점, 중심점, 선, 3점원, 3점호, 스플라인, 타원, 평면 연장선

2D 투영



2D 투영 – 3D 형상을 2D로 투영 (3rd Angle Projection, 사용자정의 뷰)

CarLine 자동 생성 - 형상 및 단면 투영 (Hidden Line Remove”지원)

DWG 저장 - DWG, DXF, PDF 파일 저장 (오토캐드 하위 버전 저장)

도면 비교 / 2D 그리기/수정

2D 도면 비교 – 실시간 E.O 확인

2D 그리기 / 수정 – 점, 직선, 원, 호, 자르기, 옵셋, 모깍기, 이동, 회전, 척도, 대칭, 배열

2D 치수확인 – 좌표, 길이, 거리, 선형X,Y거리, 반경,지름, 각도

하드웨어 권장 사양

작업하는 데이터의 크기에 영향을 받으며, 반드시 지켜야 하는 필수사양이 아닌

이정도의 사양이면 작업이 가능한 정도의 사양
권장 사양은 파일 크기가 40MB이상의 파일을 읽어서 작업하는 경우의 사양

– CPU: 코어2듀오(권장: Intel Core 3 이상)
– RAM: 2GB 이상 (권장: 4GB이상)
– Graphic Memory: 512MB이상 (권장: Nvidia/ATI등의 외장그래픽카드, 2GB이상)
– 운영체제: Windows 10 / 8.1 / 7 지원 (권장: 윈도우10 또는 7, 64Bit용)
